指套
产品材质
交联聚烯烃材料
产品特点
◆ 交联聚烯烃材料，为多芯电缆分叉处提供密封防护；
◆ 两端涂胶，密封防水；
◆ 根据客户需求定制。

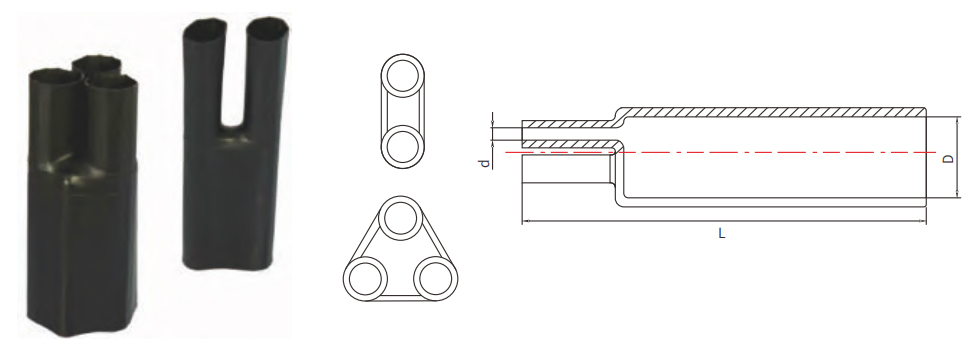

| 名称 | 规格 | 收缩前(mm) | 自由收缩后(mm) | 适用电缆规格 | |||
| 体端内径(D） | 指端内径(d） | 总高(L） | 体端内径(D） | 指端内径(d） | 1kV | ||
| 二芯指套 | 00# | ≥16 | ≥8 | 60±3 | ≤8.5 | ≤3.5 | — |
| 0# | ≥24 | ≥12 | 140±5 | ≥13 | ≤5 | 4-6mm2 10-16mm2 | |
| 1# | ≥38 | ≥20 | 145±5 | ≤17 | ≤7 | 25-50mm2 | |
| 2# | ≥48 | ≥25 | 145±5 | ≤22 | ≤10 | 70-120mm2 | |
| 3# | ≥60 | ≥35 | 140±5 | ≤25 | ≤11 | 150-240mm2 | |
| 4# | ≥72 | ≥40 | 140±5 | 300-400mm2 500-630mm2 | |||
| 5# | ≥145 | ≥70 | 235±10 | ≤22 | ≤27 | — | |
| 名称 | 规格 | 收缩前(mm) | 自由收缩后(mm) | 适用电缆规格 | |||||
| 体端内径(D） | 指端内径(d） | 总高(L） | 体端内径(D） | 指端内径(d） | 1kV | 10kV | 35kV | ||
| 三芯指套 | -2# | ≥24 | ≥11 | 140±5 | ≤16 | ≤5 | 4-6mm2 10-16mm2 | / | / |
| -1# | ≥48 | ≥18 | 170±5 | ≤22 | ≤7 | 25-50mm2 | / | ||
| 0# | ≥60 | ≥25 | 175±5 | ≤28 | ≤8 | 70-120mm2 | / | / | |
| 1# | ≥70 | ≥30 | 210±5 | ≤36 | ≤13 | 150-240mm2 | 25-50mm2 | / | |
| 2# | ≥87 | ≥39 | 220±5 | ≤46 | ≤16 | 300-400mm2 | 70-120mm2 | / | |
| 3# | ≥110 | ≥42 | 230±5 | ≤54 | ≤19 | 500-630mm2 | 150-240mm2 | / | |
| 4# | ≥125 | ≥58 | 240±5 | ≤64 | ≤25 | / | 300-400mm2 500-630mm2 | 25-50mm2 70-120mm2 150-240mm2 | |
| 5# | ≥140 | ≥65 | 240±5 | ≤64 | ≤25 | / | / | 300-400mm2 500-630mm2 | |

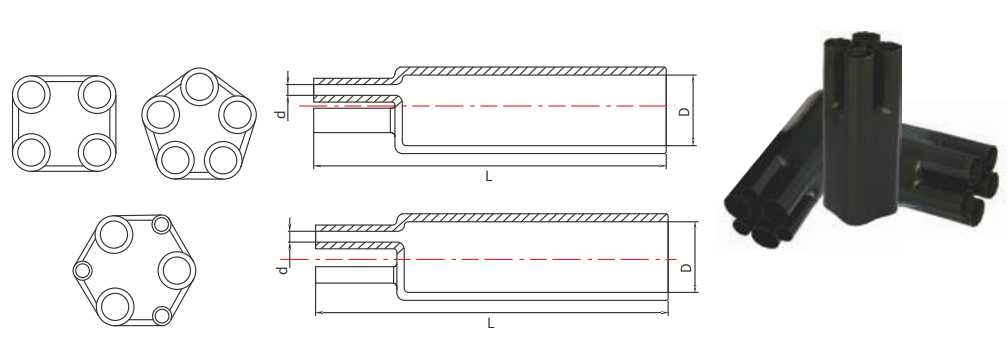

| 名称 | 规格 | 收缩前(mm) | 自由收缩后(mm) | 适用电缆规格 | |||
| 体端内径(D） | 指端内径(d） | 总高(L） | 体端内径(D） | 指端内径(d） | 1kV | ||
| 四芯指套 | 0# | ≥38 | ≥10 | 125±5 | ≤18 | ≤5 | 4-6mm2 10-16mm2 |
| 1# | ≥50 | ≥16 | 135±5 | ≤25 | ≤7 | 25-50mm2 | |
| 2# | ≥70 | ≥23 | 185±5 | ≤32 | ≤9 | 70-120mm2 | |
| 3# | ≥82 | ≥30 | 210±5 | ≤45 | ≤13 | 150-240mm2 | |
| 4# | ≥90 | ≥35 | 210±5 | ≤45 | ≤13 | 300-400mm2 | |
| 5# | ≥109 | ≥42 | 240±10 | ≤54 | ≤18 | 500-630mm2 | |
| 名称 | 规格 | 收缩前(mm) | 自由收缩后(mm) | 适用电缆规格 | |||
| 体端内径(D） | 指端内径(d） | 总高(L） | 体端内径(D） | 指端内径(d） | 1kV | ||
| 五芯指套 | 0# | ≥42 | ≥11 | 130±5 | ≤20 | ≤5 | 4-6mm2 10-16mm2 |
| 1# | ≥57 | ≥15 | 170±5 | ≤29 | ≤7 | 25-50mm2 | |
| 2# | ≥70 | ≥23 | 170±5 | ≤38 | ≤9 | 70-120mm2 | |
| 3# | ≥90 | ≥30 | 180±5 | ≤50 | ≤13 | 150-240mm2 | |
| 4# | ≥120 | ≥39 | 205±5 | ≤48 | ≤14 | 300-400mm2 | |
| 名称 | 规格 | 收缩前(mm) | 自由收缩后(mm) | |||||
| 体端内径(D） | 大指端内径 (d1） | 指端内径(d2） | 总高(L） | 体端内径(D） | 大指端内径(d1） | 小指端内径(d2） | ||
| 六芯指套 | 1# | ≥86 | ≥32 | ≥20 | 220±5 | ≤40 | ≤11 | ≤8 |
| 2# | ≥133 | ≥55 | ≥31 | 220±5 | ≤53 | ≤16 | ≤11 | |
注：1、阻燃型指套可以根据客户需求定制。
2、4-6mm2的电缆使用指套时可能需要增加垫管。
| 特性 | 测试方法 | 性能指标 |
| 抗张强度 | GB/T 1040 | ≥12MPa |
| 断裂伸长率 | GB/T 1040 | ≥300% |
| 老化后抗张强度变化率（130℃X168h） | GB/T 7141 | ±20% |
| 老化后断裂伸长率（130℃X168h） | GB/T 7141 | ±20% |
| 击穿强度 | GB/T 1408 | ≥15kV/mm |
| 体积电阻率 | GB/T 1410 | ≥1×1013Ω.m |
| 脆化温度 | GB/T 5470 | -40℃ |
