卡扣式绝缘管
应用领域
经混料、造粒、挤出、辐照交联加工工艺成型，主要材料为聚乙烯，产品在电气化铁路和电网裸线绝缘防护上得到广泛的应用，其电性能安全可靠，安装方便，不需要自由端，不动火等特点，在电力裸线过树、过障碍物、及加强绝缘防护等场所应用广泛。
产品材质
聚乙烯
20kV及以下规格表

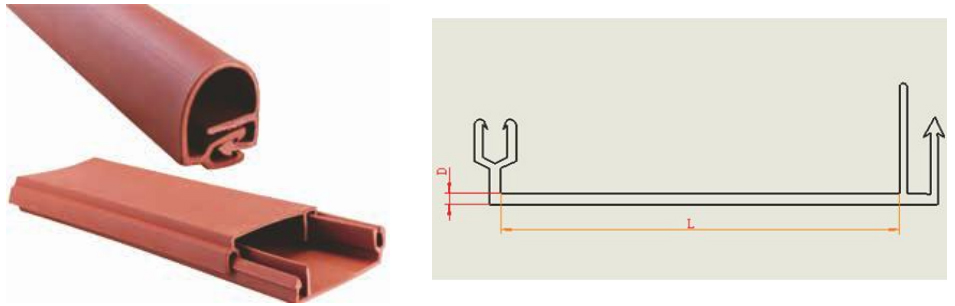

| 规格 | 适用电压 | 适用导体截面 | 最大导体直径 | 厚度(D) | 有效长度(L) | 备注 |
| Ф14 | 20kV | 70mm2及以下 | 14mm | 1.9mm±0.2mm | 53mm±2mm | 锁紧槽内无密封胶 |
| Ф18 | 20kV | 95-150mm2 | 18mm | 2.0mm±0.2mm | 68mm±2mm | 锁紧槽内无密封胶 |
| Ф31 | 20kV | 185-240mm2 | 28mm | 2.1mm±0.3mm | 85mm±3mm | 锁紧槽内无密封胶 |
| Ф38 | 20kV | 300-800mm2 | 38mm | 2.2mm±0.3mm | 115mm±3mm | 锁紧槽内无密封胶 |
25kV及以上规格表
| 规格 | 适用电压 | 适用导体截面 | 最大导体直径 | 厚度(D) | 有效长度(L) | 备注 |
| Ф18 | 25-110kV | 150mm2及以下 | 150mm2及以下 | 2.0mm±0.2mm | 68mm±2mm | 锁紧槽内无密封胶 |
| Ф31 | 25-110kV | 185-240mm2 | 185-240mm2 | 2.1mm±0.3mm | 85mm±3mm | 锁紧槽内无密封胶 |
| Ф38 | 25-110kV | 2300-800mm2 | 2300-800mm2 | 2.2mm±0.3mm | 115mm±3mm | 锁紧槽内无密封胶 |
| 特性 | 测试方法 | 性能指标 | |
| 20kV及以下 | 25kV及以上 | ||
| 抗张强度 | GB1040 | ≥12MPa | |
| 断裂伸长率 | GB1040 | ≥400% | |
| 抗张强度变化率 | GB7141/120℃，168hrs | ±20% | |
| 断裂伸长率变化率 | GB7141/120℃，168hrs | ±20% | |
| 击穿强度 | GB1408 | ≥20kV/mm | ≥25kV/mm |
| 体积电阻率 | GB1410 | ≥1×1013Ω·cm | |
| 铜腐蚀 | ASTMD 2671 120℃，168hrs | 无腐蚀 | |
| 低温柔韧性 | ASTMD 2671 -40℃，4hrs | 无裂缝 | |
