CYG-DS406 热缩压接端子
应用领域
本产品应用于线束接头、电子机器及部件的防水保护，耐磨损性和机械强度要求高的保护领域。
产品材质
外层：辐照交联改性聚烯烃材料
内层：改性热熔胶
接续：镀锡紫铜管
产品特点
◆ 收缩倍率：3:1
◆ 操作温度：-55℃~125℃
◆ 绝缘保护，防水、防潮、防盐雾腐蚀
◆ 优异的密封性，有效抵抗液体和潮气的入浸与腐蚀
◆ 半硬质聚烯烃材质，优异的机械性能和耐磨损性能，对线束连接处及终端提供优良的耐磨损和应力保护性能
◆ 优良的耐油性，特别适合机械/液压环境下使用
收缩倍率 4:1

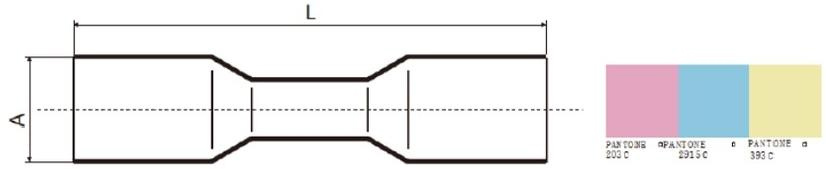

| 规格 | 收缩前（mm） | 颜色 | 适用线号 （AWG） | 导体面积 （mm ） | 适用线束尺寸（mm） | ||
| 最小内径（A） | 长度（L） | 最大绝缘外径 | 最小绝缘外径 | ||||
| DS 406-001 | 3.68 | 31.75 | 红色 | 22~18 | 0.5~1.5 | 3.56 | 1.40 |
| DS 406-002 | 4.57 | 31.75 | 蓝色 | 16~14 | 1.5~2.5 | 4.45 | 2.03 |
| DS 406-003 | 6.35 | 38.10 | 黄色 | 12~10 | 3.0~6.0 | 6.22 | 2.79 |
| 项目 | 指标 |
| 物理性能 | 耐切通强度：31Kg 收缩后的拉拔强度：红色11.3Kg、蓝色22.7Kg、黄色27.2Kg 不阻燃，160℃、 168h热老化后， 不开裂 |
| 化学性能 | 耐溶剂性能：异丙醇溶液、三氯乙烯溶液、汽油、电解液、柴油、润滑油、抗冻剂、制动剂、5%盐水 |
| 电学性能 | 绝缘强度：2500V（AC） 绝缘电阻：1000MΩ/100 V（DC） |
