CYG-PETN 编织网管
应用领域
PET网管是由环保无卤的PET单丝编织而成，它符合各种工业领域对耐磨的要求，尤其是它独特的编织结构可扩充至直径的1.5倍以上，具有良好的灵活性，可用于各种形状的物体，如工业用电线的绑扎和自动化软管电缆的保护。
产品材质
PET单丝
产品规格表
| 英寸 | 型号 | 压扁直径 | 内径 | 锭数 | 单锭丝数 | 单丝直径 | 编织目数 | 包装 | |
| 最小内径 | 最大内径 | ||||||||
| 1/8" | PET003 | 3±1 | 2.0 | 7 | 24 | 3 | 0.20 | 9 | 500m/r |
| 1/4" | PET006 | 6±1 | 3.0 | 9 | 32 | 3 | 0.20 | 8 | 500m/r |
| 5/16" | PET008 | 8±2 | 5.0 | 13 | 96 | 4 | 0.20 | 8 | 500m/r |
| 3/8" | PET010 | 10±2 | 6.0 | 16 | 48 | 3 | 0.20 | 8 | 500m/r |
| 1/2" | PET012 | 12±2 | 7.0 | 19 | 56 | 3 | 0.20 | 8 | 500m/r |
| 5/8" | PET016 | 15±2 | 9.0 | 22 | 48 | 3 | 0.25 | 8 | 250m/r |
| 3/4" | PET019 | 18±2 | 12 | 25 | 56 | 3 | 0.25 | 8 | 250m/r |
| 1" | PET025 | 25±3 | 16 | 32 | 72 | 3 | 0.25 | 8 | 250m/r |
| 1-1/4" | PET032 | 30±3 | 20 | 43 | 96 | 3 | 0.25 | 8 | 100m/r |
| 1-1/2" | PET038 | 40±3 | 25 | 48 | 96 | 4 | 0.25 | 7 | 100m/r |
| 1-3/4" | PET045 | 50±5 | 30 | 60 | 120 | 4 | 0.25 | 7 | 100m/r |
| 2" | PET050 | 60±5 | 40 | 70 | 120 | 5 | 0.25 | 6 | 100m/r |
| 2-1/2" | PET070 | 70±5 | 45 | 80 | 120 | 6 | 0.25 | 5 | 50m/r |
| 3" | PET080 | 80±5 | 50 | 90 | 120 | 7 | 0.25 | 5 | 50m/r |
测试数据表
我司的 PET 扩充编织网管是一种环保柔性伸张套管，主料为聚对苯二甲酸乙二醇酯树脂加适量助剂，具体组成如下表。产品铅、 镉、汞、六价铬、PBB、PBDE 等环境管理物质含量符合欧盟环保要求。
| 序号 | 图纸要求 | KPC关键产品特性 | 序列号 | 结果 | ||||||
| 标准 | 上限 | 下限 | S-001 | S-002 | S-003 | S-004 | S-005 | |||
| 1.1 | UL1441/UL94-2017 | VW-1 | 防火等级 | √ | √ | √ | √ | √ | OK | |
| 1.2 | ASTM D2256 | PET≥30.4N | 单丝张力强度 | 31 | 32.5 | 31.5 | 33.6 | 36 | OK | |
| 1.3 | ASTM D3418/GMW15608 | 240±10℃ | 溶解温度 | 246 | 250 | 250 | 250 | 250 | OK | |
| 1.4 | The factory standard | PET≤5.5% | 热收缩量测定 | 2.9% | 3.6% | 2.9% | 3.1% | 3.8% | OK | |
| 1.5 | GMW14327/UL1441 | 检查外观，产品无破裂 | 耐热试验 | √ | √ | √ | OK | |||
| 1.6 | GMW14327 | 检查外观，产品无破裂 | 耐寒试验 | √ | √ | √ | OK | |||
| 1.7 | GMW14327 | 检查外观，产品无破裂 | 耐液试验/耐油剂性 | √ | √ | √ | OK | |||
| 1.8 | The factory standard GS-WI-044 | 检查外观，产品无破裂 | 温度冲击试验 | √ | √ | √ | OK | |||
| 1.9 | MIL-STD-105E | -40℃-150℃ | 操作温度 | √ | √ | √ | OK | |||
| 1.10 | GMW14327 | 检查外观，产品无破裂 | 耐磨测试 | √ | √ | √ | OK | |||
| 3A | Flat width | 符合图纸要求 | 压扁折径 | √ | √ | √ | √ | √ | OK | |
| 3B | single yarn diameter | 符合图纸要求 | 单丝直径 | √ | √ | √ | √ | √ | OK | |
| 3C | Single Ingot yarn number (Strip) | 符合图纸要求 | 单锭的丝数 | √ | √ | √ | √ | √ | OK | |
| 3D | Braided density (mesh) | 符合图纸要求 | 编织的密度（目数） | √ | √ | √ | √ | √ | OK | |
| 3E | D MIN. | 符合图纸要求 | 最小内径 | √ | √ | √ | √ | √ | OK | |
| 3F | ID MAX. | 符合图纸要求 | 最大内径 | √ | √ | √ | √ | √ | OK | |
| 3G | Ingot | 符合图纸要求 | 锭数 | √ | √ | √ | √ | √ | OK | |

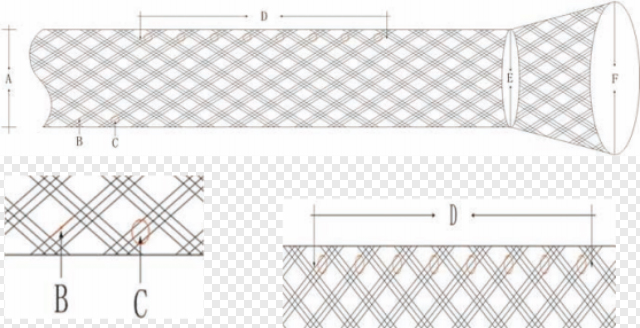

网管工程图
| 项目 | 测试方法 | 性能 | |
| 防火等级 | UL 1441/UL 94 | VW-1 | |
| 单丝张力强度 | ASTM D2256 250mm/min | PET≥30.4N | |
| 熔融温度 | ASTM D3418 / GMW15608 | 240℃±10℃ | |
| 热收缩量测定 | 177℃ 3min | PET≤5.5% | |
| 耐热试验 | GMW14327/UL1441 /150℃/ 168H | 缠绕4×芯棒，产品无破裂 | |
| 耐寒试验 | GMW14327 -40℃ 4H | 检查外观，产品无破裂 | |
| 耐液试验（耐油剂性） | 试验液体 | GMW14327 | GMW14327 表 5： ① 准备 3 个样品于每种测试液体； ② 每个样品在室温下完全浸入测试液体中 5 分钟； ③ 将样品从测试液体中取出干燥 20 分钟； ④ 完成①+②+③之后,将保护套管缠绕一圈 （360°）在一根大小是套管内径 4 倍的芯棒上； ⑤ 目视样品有无任何退化等。 |
| 标准油 | |||
| 力转向油 | |||
| 发动机机油 | |||
| 输送油 | |||
| 制动液 | |||
| 瓦什液 | |||
| 温度冲击试验(温度循环测试) | 260℃×16H; Ambient temperature ×4H; -40℃×4H; 10cycles | 产品无破裂 | |
| 使用温度 | MIL-STD-105E | -40℃-150℃ | |
| 耐磨测试 | ISO 6722-1 ≥15000 Cycles | 产品无破裂 | |
