CYG-ZHP 无卤无红磷热收缩套管
应用领域
广泛应用于电子、地铁、建筑、公共设施等领域。
产品材质
改性聚烯烃
产品特点
◆ 无卤、无红磷、无三氧化二锑
◆ 环保，产品符合“RoHS”、“REACH”、“SONY”环保标准要求
◆ 柔软、弹性好
◆ 低烟、阻燃，产品满足UL224 VW-1阻燃等级
◆ 优良的绝缘、耐电压性能，电压等级300V/600V
◆ 常规颜色：黑色、白色、红色、黄色、蓝色、绿色、灰色、橙色、棕色

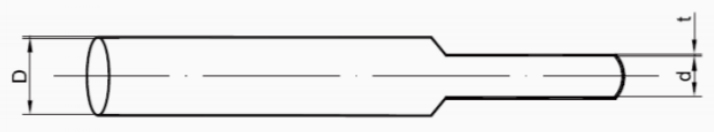

| 规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | ||
| 内径（D） | 壁厚（T） | 内径（d） | 壁厚（t） | |
| Φ0.7 | 0.90+0.20 | 0.15±0.05 | ≤0.40 | 0.28±0.06 |
| Φ0.8 | 1.10+0.30 | 0.20±0.05 | ≤0.45 | 0.40±0.06 |
| Φ1.0 | 1.50+0.20 | 0.20±0.05 | ≤0.50 | 0.38±0.06 |
| Φ1.0 | 1.20±0.10 | 0.16±0.04 | ≤0.45 | 0.30±0.06 |
| Φ1.5 | 2.00+0.30 | 0.20±0.05 | ≤0.80 | 0.40±0.06 |
| Φ1.5 | 2.20±0.10 | 0.20±0.05 | ≤0.75 | 0.42±0.06 |
| Φ2.0 | 2.60+0.20 | 0.28±0.05 | ≤1.00 | 0.54±0.06 |
| Φ2.0 | 2.30+0.20 | 0.20±0.05 | ≤1.00 | 0.44±0.06 |
| Φ2.0 | 2.75±0.15 | 0.50±0.10 | ≤1.00 | 0.44±0.06 |
| Φ2.0 | 2.60±0.20 | 0.25±0.06 | ≤1.00 | 1.00±0.10 |
| Φ2.5 | 3.00+0.30 | 0.43±0.10 | ≤1.25 | 0.48±0.08 |
| Φ2.5 | 3.10±0.10 | 0.15±0.05 | ≤1.25 | 0.80±0.10 |
| Φ2.5 | 3.10±0.10 | 0.21±0.05 | ≤1.25 | 0.48±0.08 |
| Φ3.0 | 3.50+0.30 | 0.25±0.06 | ≤1.50 | 0.50±0.08 |
| Φ3.0 | 3.50+0.30 | 0.35±0.08 | ≤1.50 | 0.66±0.10 |
| Φ3.5 | 4.00+0.30 | 0.25±0.06 | ≤1.80 | 0.50±0.08 |
| Φ4.0 | 4.50+0.30 | 0.25±0.06 | ≤2.00 | 0.50±0.08 |
| Φ4.5 | 5.00+0.30 | 0.30±0.07 | ≤2.30 | 0.58±0.08 |
| Φ5.0 | 5.50+0.30 | 0.30±0.07 | ≤2.50 | 0.58±0.08 |
| Φ5.5 | 6.00+0.30 | 0.30±0.07 | ≤2.70 | 0.58±0.08 |
| Φ6.0 | 6.50+0.30 | 0.30±0.07 | ≤3.00 | 0.58±0.08 |
| Φ6.5 | 7.00+0.30 | 0.30±0.07 | ≤3.30 | 0.58±0.08 |
| Φ7.0 | 7.50+0.30 | 0.30±0.07 | ≤3.50 | 0.58±0.08 |
| Φ8.0 | 8.50+0.30 | 0.32±0.07 | ≤4.00 | 0.62±0.10 |
| Φ9.0 | 9.50+0.30 | 0.32±0.07 | ≤4.50 | 0.62±0.10 |
| Φ10.0 | 10.60+030 | 0.32±0.07 | ≤5.00 | 0.62±0.10 |
| Φ11.0 | 11.50+0.30 | 0.32±0.07 | ≤5.50 | 0.62±0.10 |
| Φ12.0 | 12.50+0.30 | 0.32±0.07 | ≤6.00 | 0.62±0.08 |
| Φ13.0 | 13.50+0.30 | 0.35±0.08 | ≤7.00 | 0.72±0.10 |
| Φ14.0 | 14.50+0.30 | 0.35±0.08 | ≤6.50 | 0.72±0.10 |
| Φ15.0 | 15.50+0.30 | 0.35±0.08 | ≤7.50 | 0.72±0.10 |
| Φ16.0 | 16.50+0.30 | 0.35±0.08 | ≤8.00 | 0.72±0.10 |
| Φ17.0 | 17.50+0.30 | 0.40±0.10 | ≤8.50 | 0.80±0.10 |
| Φ18.0 | 18.50+0.30 | 0.40±0.10 | ≤9.00 | 0.80±0.10 |
| Φ20.0 | 21.00+0.30 | 0.40±0.10 | ≤10.00 | 0.80±0.10 |
| Φ22.0 | 23.00+0.50 | 0.40±0.10 | ≤11.00 | 0.85±0.10 |
| Ф25.0 | 26.00+0.70 | 0.45±0.10 | ≤12.50 | 0.78±0.10 |
| Ф28.0 | 29.00+0.70 | 0.45±0.10 | ≤14.00 | 0.85±0.10 |
| Ф30.0 | 31.70+1.00 | 0.45±0.10 | ≤15.00 | 0.85±0.10 |
| Ф35.0 | 36.00+1.00 | 0.50±0.15 | ≤17.50 | 0.95±0.15 |
| Ф40.0 | 41.00+1.00 | 0.55±0.15 | ≤20.00 | 1.05±0.15 |
| Ф45.0 | 46.00+1.00 | 0.55±0.15 | ≤22.50 | 1.05±0.15 |
| Ф50.0 | 51.50+1.50 | 0.60±0.15 | ≤26.00 | 1.15±0.15 |
| 项目 | 测试方法 | 指标 |
| 温度等级 | UL224 | 125℃ |
| 纵向长度变化率 | ASTM D2671 | -5％~5％ |
| 拉伸强度 | ASTM D638 | ≥10.4MPa |
| 断裂伸长率 | ASTM D638 | ≥200％ |
| 热空气老化测试（158℃±2℃/168h） | — | — |
| 老化后拉伸强度 | ASTM D638 | ≥7.3MPa |
| 老化后断裂伸长率 | ASTM D638 | ≥100% |
| 电压等级 | UL224 | 300V/600V |
| 体积电阻率 | ASTM D2671 | ≥1.0×1014 Ω·cm |
| 耐电压（2500V/60s） | UL224 | 不击穿 |
| 热冲击 | UL224 | 不滴、不流、不裂 |
| 同心率 | ASTM D2671 | ≥70% |
