CB-301 热收缩套管
应用领域
广泛应用于电子、汽车、航天领域；如汽车油管、冰箱冷凝管等。
产品材质
改性聚烯烃
产品特点
◆ 优良的耐溶剂，耐酸碱及耐油等特性
◆ 高光泽、半硬质、优异的绝缘性能、耐摩擦
◆ 无卤环保，产品符合“RoHS”、“REACH”、“SONY” 环保标准要求
300V尺寸规格

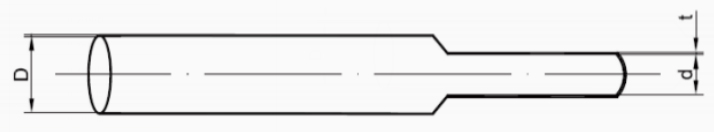

| 规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | ||
| 内径（D） | 壁厚（T） | 内径（d） | 壁厚（t） | |
| Φ0.6 | 0.8+0.2/-0.1 | 0.15±0.05 | ≤0.35 | 0.25±0.06 |
| Φ0.7 | 0.9+0.2/-0.1 | 0.13±0.05 | ≤0.40 | 0.25±0.06 |
| Φ0.8 | 1.2+0.2/-0.1 | 0.13±0.05 | ≤0.45 | 0.25±0.06 |
| Ф1.0~Ф1.3 | 1.3+0.2/-0.1 | 0.13±0.05 | ≤0.60 | 0.25±0.06 |
| Ф1.0~Ф1.6 | 1.6+0.2/-0.1 | 0.13±0.05 | ≤0.60 | 0.25±0.06 |
| Ф1.5 | 2.0+0.2/-0.1 | 0.13±0.05 | ≤0.80 | 0.25±0.06 |
| Ф2.0 | 2.5+0.2/-0.1 | 0.13±0.05 | ≤1.00 | 0.25±0.06 |
| Ф2.5 | 3.0+0.2/-0.1 | 0.13±0.05 | ≤1.25 | 0.28±0.06 |
| Ф3.0 | 3.5+0.2/-0.1 | 0.13±0.05 | ≤1.50 | 0.30±0.06 |
| Ф3.5 | 4.0+0.2/-0.1 | 0.15±0.05 | ≤1.75 | 0.30±0.06 |
| Ф4.0 | 4.5+0.2/-0.1 | 0.15±0.05 | ≤2.00 | 0.30±0.06 |
| Ф4.5 | 5.0+0.2/-0.1 | 0.15±0.05 | ≤2.25 | 0.30±0.06 |
| Ф5.0 | 5.5+0.2/-0.1 | 0.15±0.05 | ≤2.50 | 0.30±0.06 |
| Ф5.5 | 6.0+0.2/-0.1 | 0.15±0.05 | ≤2.75 | 0.30±0.06 |
| Ф6.0 | 6.5+0.2/-0.1 | 0.15±0.05 | ≤3.00 | 0.30±0.06 |
| Ф6.5 | 7.0+0.2/-0.1 | 0.15±0.05 | ≤3.25 | 0.30±0.06 |
| Ф7.0 | 7.5+0.2/-0.1 | 0.15±0.05 | ≤3.50 | 0.32±0.05 |
| Ф8.0 | 8.5+0.2/-0.1 | 0.15±0.05 | ≤4.00 | 0.32±0.05 |
| Ф9.0 | 9.5+0.2/-0.1 | 0.16±0.05 | ≤4.50 | 0.34±0.06 |
| Ф10.0 | 10.5+0.2/-0.1 | 0.16±0.05 | ≤4.00 | 0.34±0.06 |
| Ф11.0 | 11.5+0.3/-0.1 | 0.16±0.05 | ≤4.50 | 0.34±0.06 |
| Ф12.0 | 12.5+0.3/-0.1 | 0.16±0.05 | ≤6.00 | 0.34±0.06 |
| Ф13.0 | 13.5+0.3/-0.1 | 0.16±0.05 | ≤6.50 | 0.34±0.06 |
| Ф14.0 | 14.5+0.3/-0.1 | 0.16±0.05 | ≤7.00 | 0.34±0.06 |
| Ф15.0 | 15.5+0.6/-0.1 | 0.16±0.05 | ≤7.50 | 0.34±0.06 |
| Ф16.0 | 16.5+0.6/-0.1 | 0.18±0.05 | ≤8.00 | 0.38±0.08 |
| Ф17.0 | 17.5+0.6/-0.1 | 0.18±0.05 | ≤8.50 | 0.38±0.08 |
| Ф18.0 | 18.7±0.4 | 0.18±0.05 | ≤9.00 | 0.38±0.08 |
| Ф20.0 | 21.0±0.5 | 0.20±0.05 | ≤10.00 | 0.42±0.08 |
| Ф22.0 | 23.0±0.5 | 0.20±0.05 | ≤11.00 | 0.42±0.08 |
| Ф25.0 | 26.0±0.5 | 0.20±0.05 | ≤12.50 | 0.42±0.08 |
| Ф30.0 | 31.0±0.5 | 0.25±0.08 | ≤15.00 | 0.48±0.08 |
| Ф35.0 | 36.0±1.0 | 0.25±0.08 | ≤17.50 | 0.48±0.08 |
600V尺寸规格
| 规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | ||
| 内径（D） | 壁厚（T） | 内径（d） | 壁厚（t） | |
| Φ0.7 | 1.0+0.2/-0.1 | 0.18±0.05 | ≤0.40 | 0.32±0.08 |
| Φ0.8 | 1.2+0.2/-0.1 | 0.18±0.05 | ≤0.45 | 0.34±0.08 |
| Φ1.0 | 1.5+0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Φ1.5 | 2.1+0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Φ2.0 | 2.5+0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Φ2.5 | 3.0+0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Φ3.0 | 3.5+0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Φ3.5 | 4.0+0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Φ4.0 | 4.6+0.2/-0.1 | 0.23±0.05 | ≤2.00 | 0.46±0.08 |
| Φ4.5 | 5.0+0.2/-0.1 | 0.25±0.05 | ≤2.25 | 0.46±0.08 |
| Φ5.0 | 5.5+0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Φ5.5 | 6.0+0.2/-0.1 | 0.25±0.05 | ≤2.75 | 0.50±0.08 |
| Φ6.0 | 6.5+0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Φ6.5 | 6.9+0.2/-0.1 | 0.25±0.05 | ≤3.25 | 0.55±0.10 |
| Φ7.0 | 7.5+0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Φ8.0 | 8.5+0.2/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Φ9.0 | 9.5+0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Φ10.0 | 10.5+0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Φ11.0 | 11.5+0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Φ12.0 | 12.5+0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Φ13.0 | 13.5+0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Φ14.0 | 14.5+0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Φ15.0 | 15.5+0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Φ16.0 | 16.5+0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Φ17.0 | 17.5+0.3/-0.1 | 0.28±0.06 | ≤8.50 | 0.58±0.10 |
| Φ18.0 | 18.5+0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Φ20.0 | 20.6+0.5/-0.2 | 0.32±0.08 | ≤10.00 | 0.68±0.10 |
| Φ22.0 | 22.6+0.7/-0.2 | 0.35±0.08 | ≤11.00 | 0.72±0.12 |
| Φ25.0 | 25.6+0.7/-0.2 | 0.40±0.10 | ≤12.50 | 0.78±0.12 |
| Φ28.0 | 28.6+0.7/-0.2 | 0.40±0.10 | ≤14.00 | 0.78±0.12 |
| Φ30.0 | 30.6+0.7/-0.2 | 0.40±0.10 | ≤15.00 | 0.82±0.12 |
| Φ35.0 | 35.6+0.7/-0.2 | 0.45±0.10 | ≤17.50 | 0.92±0.12 |
| Ф40.0 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
| Ф45.0 | 46.0±0.5 | 0.50±0.12 | ≤22.5 | 1.00±0.15 |
| Ф50.0 | 51.0±0.5 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
| Ф55.0 | 55.5±1.0 | 0.55±0.15 | ≤27.5 | 1.10±0.15 |
| Ф60.0 | 60.5±1.0 | 0.60±0.15 | ≤30.0 | 1.25±0.20 |
| Ф70.0 | 71.0±1.0 | 0.60±0.15 | ≤35.0 | 1.25±0.20 |
| Ф80.0 | 81.0±1.0 | 0.60±0.15 | ≤40.0 | 1.25±0.20 |
| Ф90.0 | 91.0±1.0 | 0.60±0.15 | ≤45.0 | 1.25±0.20 |
| Ф100.0 | 101.0±1.0 | 0.60±0.15 | ≤50.0 | 1.25±0.20 |
| 项目 | 测试方法 | 指标 | 典型值 |
| 收缩温度 | UL224 | 120℃ | 120℃ |
| 连续使用温度 | UL224 | -55℃~105℃ | -55℃~105℃ |
| 轴向收缩率 | ASTM D2671 | -5~5％ | -3％ |
| 径向收缩率 | ASTM D2671 | ≥50％ | 55％ |
| 拉伸强度 | ASTM D638 | ≥10.4MPa | 14.1MPa |
| 断裂伸长率 | ASTM D638 | ≥200％ | 400％ |
| 热空气老化测试（135℃±2℃/168h） | — | — | — |
| 老化后拉伸强度 | ASTM D638 | ≥7.3MPa | 10.1MPa |
| 老化后断裂伸长率 | ASTM D638 | ≥100％ | 200% |
| 电压等级 | UL224 | 300V/600V | 300V/600V |
| 体积电阻率 | ASTM D876 | ≥1.0×1012 Ω·cm | 2.3×1014 Ω·cm |
| 耐电压（2500V/60s） | UL224 | 不击穿 | 不击穿 |
| 热冲击（180℃±3℃/4h） | UL224 | 不滴、不流、不裂 | 不滴、不流、不裂 |
| 同心率 | ASTM D2671 | ≥70% | 85% |
