CYG-MWTA 双壁型热收缩中壁套管
应用领域
它是一款半硬质、耐磨的高收缩倍率辐照交联热缩套管。具有高的收缩倍率。双壁型产品同时具备优异的水密封性、阻燃性、和绝缘防护性能。能够为船舶中的电缆提供耐磨保护、阻燃和绝缘保护等。
产品材质
外层：辐射交联改性聚烯烃材料
内层：改性热熔胶
产品特点
◆ 收缩倍率 3:1
◆ 使用温度：-55℃~110℃
◆ 半硬质、绝缘、耐油、良好的密封性能
◆ 产品可满足GJB 7271-2011

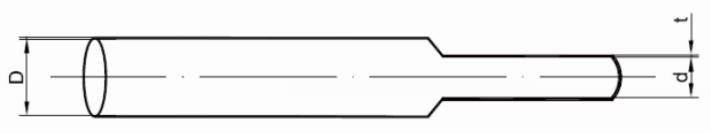

| 规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | 包装长度 (m/r) | ||
| 内径（D） | 内径（d） | 壁厚（t） | |||
| Φ8 | ≥8.0 | ≤2.0 | ≥1.7 | 1.00/1.22 | |
| Φ9 | ≥9.0 | ≤3.0 | ≥1.9 | 1.00/1.22 | |
| Φ10 | ≥.10.0 | ≤3.0 | ≥1.9 | 1.00/1.22 | |
| Φ12 | ≥12.0 | ≤3.0 | ≥2.0 | 1.00/1.22 | |
| Φ13 | ≥13.0 | ≤4.0 | ≥2.0 | 1.00/1.22 | |
| Φ16 | ≥16.0 | ≤5.0 | ≥2.2 | 1.00/1.22 | |
| Φ19 | ≥19.0 | ≤5.0 | ≥2.2 | 1.00/1.22 | |
| Φ22 | ≥22.0 | ≤6.0 | ≥2.5 | 1.00/1.22 | |
| Φ28 | ≥28.0 | ≤6.0 | ≥2.5 | 1.00/1.22 | |
| Φ33 | ≥33.0 | ≤8.0 | ≥2.5 | 1.00/1.22 | |
| Φ40 | ≥40.0 | ≤12.0 | ≥2.7 | 1.00/1.22 | |
| Φ45 | ≥45.0 | ≤12.0 | ≥2.7 | 1.00/1.22 | |
| Φ55 | ≥55.0 | ≤16.0 | ≥2.8 | 1.00/1.22 | |
| Φ60 | ≥60.0 | ≤19.0 | ≥2.8 | 1.00/1.22 | |
| Φ65 | ≥65.0 | ≤19.0 | ≥2.8 | 1.00/1.22 | |
| Φ70 | ≥70.0 | ≤22.0 | ≥3.0 | 1.00/1.22 | |
| Φ75 | ≥75.0 | ≤22.0 | ≥3.0 | 1.00/1.22 | |
| Φ80 | ≥80.0 | ≤22.0 | ≥3.0 | 1.00/1.22 | |
| Φ85 | ≥85.0 | ≤25.0 | ≥3.0 | 1.00/1.22 | |
| Φ95 | ≥95.0 | ≤25.0 | ≥3.0 | 1.00/1.22 | |
| Φ115 | ≥115.0 | ≤34.0 | ≥3.2 | 1.00/1.22 | |
| Φ140 | ≥140.0 | ≤42.0 | ≥3.3 | 1.00/1.22 | |
| Φ160 | ≥160.0 | ≤50.0 | ≥3.3 | 1.00/1.22 | |
| Φ180 | ≥180.0 | ≤58.0 | ≥3.3 | 1.00/1.22 | |
| Φ205 | ≥205.0 | ≤65.0 | ≥3.3 | 1.00/1.22 | |
| 项目 | 测试方法 | 指标 | 典型值 |
| 连续使用温度（℃） | IEC 216 | -55~110 | -55~110 |
| 拉伸强度（MPa） | ASTM D2671 | ≥13 | 14 |
| 断裂伸长率（%） | ASTM D2671 | ≥350 | 400 |
| 热空气老化测试（158℃/168h） | — | — | — |
| 老化后拉伸强度（MPa） | ASTM D2671 | ≥10 | 13 |
| 老化后断裂伸长率（%） | ASTM D2671 | ≥200 | 380 |
| 体积电阻率（Ω·cm） | IEC 93 | ≥1012 | 1014 |
| 击穿电压（kV/mm） | IEC 243 | ≥10 | 21 |
| 轴向收缩率（%） | UL224 | 0~-10 | -5 |
| 同心率（%） | ASTM D2671 | ≥65 | 70 |
| 抗开裂性能 | ASTM D1693(50℃) | 不开裂 | 不开裂 |
| 热熔胶 Adhesive (单壁型热收缩中壁套管不涉及) | |||
| 吸水性（%） | ISO 62 | ≤0.2 | 0.15 |
| 软化点（℃） | ASTM E28 | — | 85 |
| 剥离强度(N/cm) | DIN 30672 | ≥4 | 8 |
| 铜稳定性（%） | ASTM D2671 | 通过 | 通过 |
| 抗菌性 | ISO 846 | 通过 | 通过 |
