CYG-HWT 单壁型热收缩厚壁套管
应用领域
它是一款半硬质、耐磨的高收缩倍率辐照交联热缩套管。具有高的收缩倍率。能够为船舶中的电缆提供耐磨保护、阻燃和绝缘保护等。
产品材质
辐射交联改性聚烯烃材料
产品特点
◆ 收缩倍率 3:1
◆ 使用温度：-55℃~110℃
◆ 半硬质、绝缘、耐油、良好的密封性能
◆ 良好的机械、电气及化学性能
◆ 产品可满足GJB 7271-2011

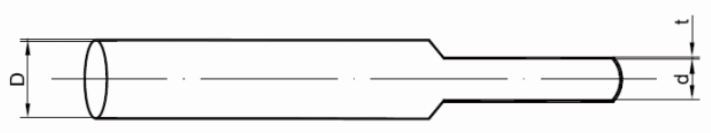

| 规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | 包装长度 (m/r) | |
| 内径（D） | 内径（d） | 壁厚（t） | ||
| Φ9 | ≥9.0 | ≤3.0 | ≥2.0 | 1.00/1.22 |
| Φ13 | ≥13.0 | ≤4.0 | ≥2.4 | 1.00/1.22 |
| Φ16 | ≥16.0 | ≤4.0 | ≥2.5 | 1.00/1.22 |
| Φ19 | ≥19.0 | ≤5.0 | ≥2.5 | 1.00/1.22 |
| Φ22 | ≥22.0 | ≤5.0 | ≥2.7 | 1.00/1.22 |
| Φ33 | ≥33.0 | ≤6.0 | ≥3.2 | 1.00/1.22 |
| Φ40 | ≥40.0 | ≤8.0 | ≥4.0 | 1.00/1.22 |
| Φ45 | ≥45.0 | ≤12.0 | ≥4.0 | 1.00/1.22 |
| Φ55 | ≥55.0 | ≤12.0 | ≥4.0 | 1.00/1.22 |
| Φ65 | ≥65.0 | ≤16.0 | ≥4.0 | 1.00/1.22 |
| Φ75 | ≥75.0 | ≤19.0 | ≥4.0 | 1.00/1.22 |
| Φ80 | ≥80.0 | ≤22.0 | ≥4.0 | 1.00/1.22 |
| Φ85 | ≥85.0 | ≤25.0 | ≥4.2 | 1.00/1.22 |
| Φ95 | ≥95.0 | ≤30.0 | ≥4.2 | 1.00/1.22 |
| Φ105 | ≥105.0 | ≤30.0 | ≥4.2 | 1.00/1.22 |
| Φ115 | ≥115.0 | ≤34.0 | ≥4.2 | 1.00/1.22 |
| Φ130 | ≥130.0 | ≤36.0 | ≥4.2 | 1.00/1.22 |
| Φ140 | ≥140.0 | ≤37.0 | ≥4.2 | 1.00/1.22 |
| Φ160 | ≥160.0 | ≤50.0 | ≥4.2 | 1.00/1.22 |
| Φ180 | ≥180.0 | ≤50.0 | ≥4.2 | 1.00/1.22 |
| Φ200 | ≥200.0 | ≤60.0 | ≥4.2 | 1.00/1.22 |
| 项目 | 测试方法 | 指标 | 典型值 |
| 连续使用温度（℃） | IEC 216 | -55~110 | -55~110 |
| 拉伸强度（MPa） | ASTM D2671 | ≥13 | 14.4 |
| 断裂伸长率（%） | ASTM D2671 | ≥350 | 450 |
| 热空气老化测试（158℃/168h） | — | — | — |
| 老化后拉伸强度（MPa） | ASTM D2671 | ≥10 | 13.5 |
| 老化后断裂伸长率（%） | ASTM D2671 | ≥200 | 400 |
| 体积电阻率（Ω·cm） | IEC 93 | ≥1012 | 1014 |
| 击穿电压（kV/mm） | IEC 243 | ≥10 | 21 |
| 轴向收缩率（%） | UL224 | 0~-10 | -5 |
| 同心率（%） | ASTM D2671 | ≥65 | 70 |
| 抗开裂性能 | ASTM D1693(50℃) | 不开裂 | 不开裂 |
