CYG-MT(HNF) 低烟低毒无卤高阻燃标识管
应用领域
专为高铁、地铁和城轨动车组的线缆标识特殊要求设计。阻燃性、烟密度和烟度指数等数理化电气性能优异，产品字符附着力优异，可根据打印精度、速度、效果与成本选用电脑控制的热转移打印机、重荷点阵打印机或激光打字机，并支持双面打印。广泛应用于轨道交通、通信、精密仪器等领域。
产品材质
聚烯烃无卤
产品特点
◆ 收缩倍率 2:1 3:1
◆ 起始收缩温度：≥+85℃
◆ 完全收缩温度：≥+115℃
◆ 使用温度：-55℃ ~+125℃
◆ 高柔软，质轻、阻燃
◆ 环保标准：RoHS、IEC61249-2-21、欧盟2002/72/EC和SS 00259
◆ 标准颜色：黄、白（其它颜色可定做）
_1731740889003.jpg)
| 执行标准 | ASTM D2671, SAE-AS 81531, MIL-STD-202G method 215K NFF16-101, BS6853: 1999机车标准的la等级； EN45545-2, DIN5510-2; |
| 推荐使用打印机 | WO-III110-600（热转印） |
| 推荐使用碳带 | WO-80500BK（热转印） |

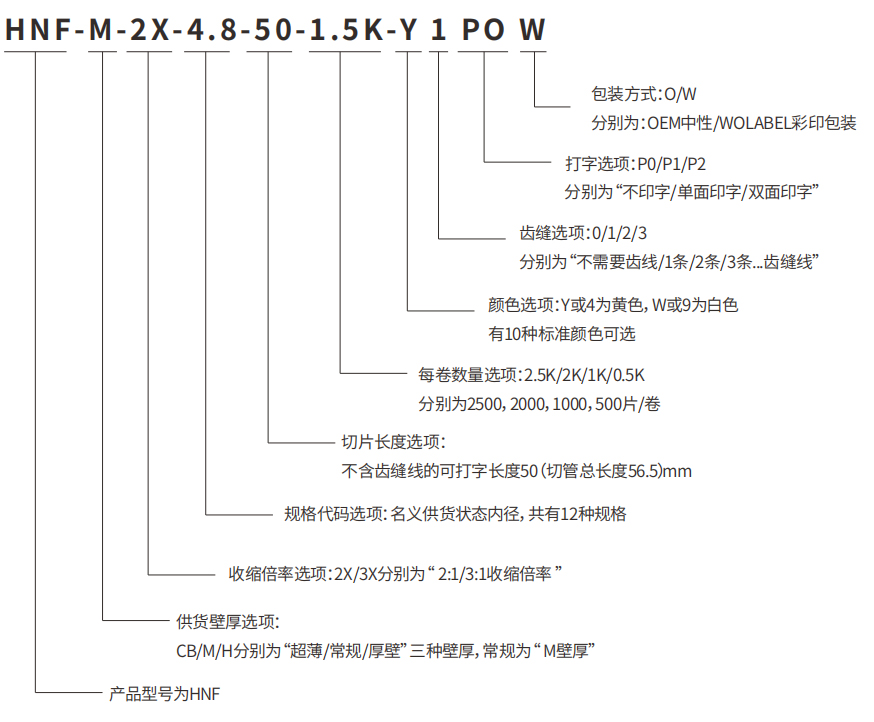

订货代码说明
M-2X (二倍常规壁厚) 规格表
| 订货代码 | 供货内径（mm） | 完全收缩后尺寸（mm） | |||
| 内径 | 压扁宽度 | 双层壁厚 | 内径 | 壁厚 | |
| HNF-M-2X-1.6- | 2.05±0.21 | 3.70±0.4 | 0.48±0.10 | ≤0.80 | 0.44±0.06 |
| HNF-M-2X-2.4- | 2.87±0.23 | 5.00±0.4 | 0.49±0.10 | ≤1.20 | 0.46±0.06 |
| HNF-M-2X-3.2- | 3.69±0.25 | 6.30±0.4 | 0.50±0.10 | ≤1.60 | 0.58±0.06 |
| HNF-M-2X-4.8- | 5.33±0.28 | 8.9±0.4 | 0.52±0.10 | ≤2.40 | 0.58±0.06 |
| HNF-M-2X-6.4- | 6.98±0.31 | 11.5±0.4 | 0.54±0.10 | ≤3.20 | 0.62±0.06 |
| HNF-M-2X-9.5- | 10.28±0.35 | 16.7±0.5 | 0.55±0.11 | ≤4.75 | 0.63±0.06 |
| HNF-M-2X-12.7- | 13.51±0.38 | 21.8±0.6 | 0.55±0.11 | ≤6.35 | 0.65±0.07 |
| HNF-M-2X-19- | 20.11±0.43 | 32.2±0.6 | 0.55±0.11 | ≤9.53 | 0.68±0.07 |
| HNF-M-2X-25- | 26.66±0.47 | 42.5±0.7 | 0.58±0.12 | ≤12.7 | 0.70±0.07 |
| HNF-M-2X-38- | 39.81±0.53 | 63.2±0.8 | 0.59±0.12 | ≤19.1 | 0.75±0.08 |
| HNF-M-2X-51- | 52.97±0.58 | 83.9±0.9 | 0.60±0.12 | ≤25.4 | 0.75±0.08 |
| HNF-M-2X-76- | 79.30±0.66 | 125.3±1.0 | 0.73±0.13 | ≤38.1 | 0.75±0.09 |
M-3X (三倍常规壁厚) 规格表
| 订货代码 | 供货内径（mm） | 完全收缩后尺寸（mm） | |||
| 内径 | 压扁宽度 | 双层壁厚 | 内径 | 壁厚 | |
| HNF-M-3X-1.6- | 2.06±0.21 | 3.70±0.4 | 0.50±0.10 | ≤0.53 | 0.57±0.06 |
| HNF-M-3X-2.4- | 2.88±0.23 | 5.00±0.4 | 0.50±0.10 | ≤0.80 | 0.61±0.06 |
| HNF-M-3X-3.2- | 3.70±0.25 | 6.30±0.4 | 0.51±0.10 | ≤1.06 | 0.61±0.06 |
| HNF-M-3X-4.8- | 5.34±0.28 | 8.9±0.4 | 0.51±0.10 | ≤1.60 | 0.70±0.06 |
| HNF-M-3X-6.4- | 6.99±0.31 | 11.5±0.4 | 0.52±0.10 | ≤2.36 | 0.75±0.06 |
| HNF-M-3X-9.5- | 10.3±0.35 | 16.7±0.5 | 0.54±0.11 | ≤3.20 | 0.80±0.06 |
| HNF-M-3X-12.7- | 13.5±0.38 | 21.8±0.6 | 0.54±0.11 | ≤4.75 | 0.84±0.07 |
| HNF-M-3X-19- | 20.1±0.43 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.90±0.07 |
| HNF-M-3X-25- | 26.7±0.47 | 42.5±0.7 | 0.55±0.12 | ≤8.47 | 0.90±0.07 |
| HNF-M-3X-38- | 39.8±0.53 | 63.2±0.8 | 0.56±0.12 | ≤12.9 | 0.95±0.08 |
| HNF-M-3X-51- | 53.0±0.58 | 83.9±0.9 | 0.57±0.12 | ≤17.2 | 0.95±0.08 |
| HNF-M-3X-76- | 79.3±0.66 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 1.03±0.09 |
| 项目 | 测试方法 | 指标 |
| 拉伸强度 | ISO 37 | ≥10.3MPa |
| 断裂伸长率 | ISO 37 | ≥200％ |
| 热空气老化测试（158℃/168h） | — | — |
| 老化后拉伸强度 | ISO188 | ≥6.9 |
| 老化后断裂伸长率 | ISO188 | ≥100 |
| 阻燃性 | NF F16-101 | I2，F2 |
| 轴向变化率（%） | UL224，200℃×3min | 2X: -10~+1 3X: -15~+5 |
| 热冲击 | UL224，225℃×4h | 无裂纹、无滴落 |
| 冷弯柔性 | UL224，-55℃×1h | 无裂纹 |
| 吸水率 | ASTM D570 | ≤0.5% |
| 击穿强度（kV/mm） | IEC 60243 | ≥19.7 |
| 体积电阻率（Ω·cm） | IEC 60093 | ≥1014 |
