8.7/15kV全冷缩电缆终端

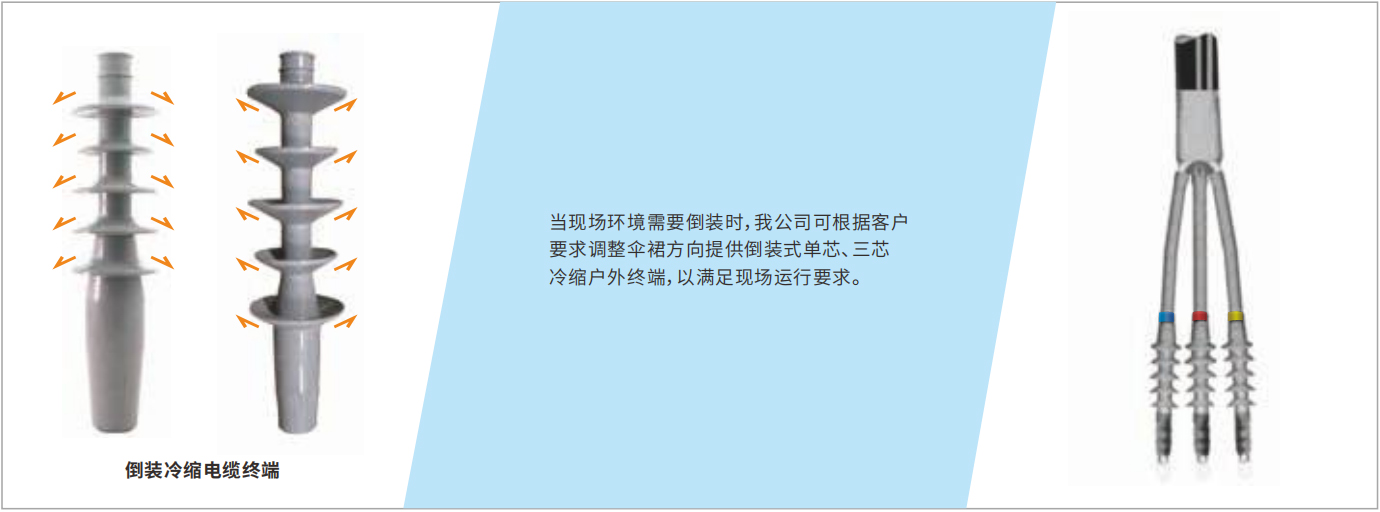

当现场环境需要倒装时，我公司可根据客户要求调整伞裙方向提供倒装式单芯、三芯冷缩户外终端，以满足现场运行要求。

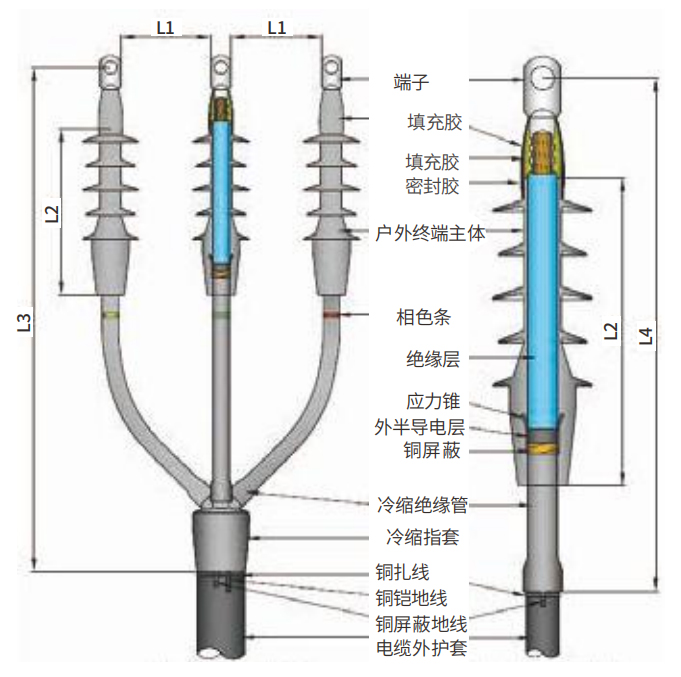

| L1 | L2 | L3 | L4 | |
| 户内 | ≥125mm (电力规定安全净距) | 212±10mm (终端主体尺寸) | 500-800mm (标配可调整尺寸) | 400-500mm (标配可调整尺寸) |
| 户外 | ≥200mm (电力规定安全净距) | 285±10mm (终端主体尺寸) | 600-900mm (标配可调整尺寸) | 500-600mm (标配可调整尺寸) |
| L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。 | ||||
| 8.7/15kV全冷缩电缆终端规格划分 | |||
| 序号 | 产品名称 | 型号规格 | 适用电缆 截面（mm²） |
| 1 | 8.7/15kV全冷缩户内终端头 | 8.7/15kVWLN-3(1)×25-50 | 25-50 |
| 2 | 8.7/15kVWLN-3(1)×70-120 | 70-120 | |
| 3 | 8.7/15kVWLN-3(1)×150-240 | 150-240 | |
| 4 | 8.7/15kVWLN-3(1)×300-400 | 300-400 | |
| 5 | 8.7/15kV全冷缩户外终端头 | 8.7/15kVWLW-3(1)×25-50 | 25-50 |
| 6 | 8.7/15kVWLW-3(1)×70-120 | 70-120 | |
| 7 | 8.7/15kVWLW-3(1)×150-240 | 150-240 | |
| 8 | 8.7/15kVWLW-3(1)×300-400 | 300-400 | |
8.7/15kV全冷缩电缆终端主要试验参数
| 8.7/15kV全冷缩电缆终端检测项目及其标准要求 | |
| 耐压试验 | 交流39KV 5MIN;直流35KV 15MIN |
| 户外终端淋雨下工频耐压试验局部放电试验局 | 35KV下，1MIN，未闪络未击穿 |
| 冲击电压试验 | 在15KV下局部放电量≤10PC |
| 恒压负荷循环试验(在空气中) | 导体温度(95-100℃)，95KV，正负极性冲击各10次不闪络，不击穿 |
| 户外终端浸水试验 | 22KV，导体温度(95-100℃)，每一循环8H，其中加热5H，冷却3H，共60个循环 |
| 局部放电 | 导体温度(95-100℃)下循环10次 |
| 短路热稳定(屏蔽) | 在15KV下组合试样≤10PC |
| 短路热稳定(导体) | 满足GB/T12706.4要求 |
| 短路动稳定 | 满足GB/T12706.4要求 |
| 冲击电压试验 | 满足GB/T12706.4要求 |
| 工频交流耐压 | 95KV，正负极性冲击各10次不闪络，不击穿22KV，15MIN |
| 户内终端潮湿试验 | 11KV，300H |
| 户外终端盐雾试验 | 11KV，1000H |
| 检验 | 外表无可见损伤 |
