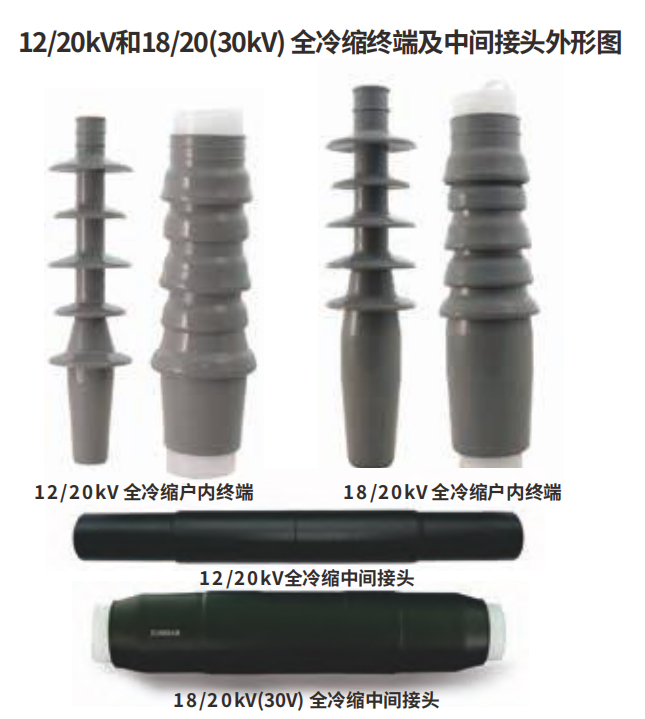

20kV全冷缩电缆附件
L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。

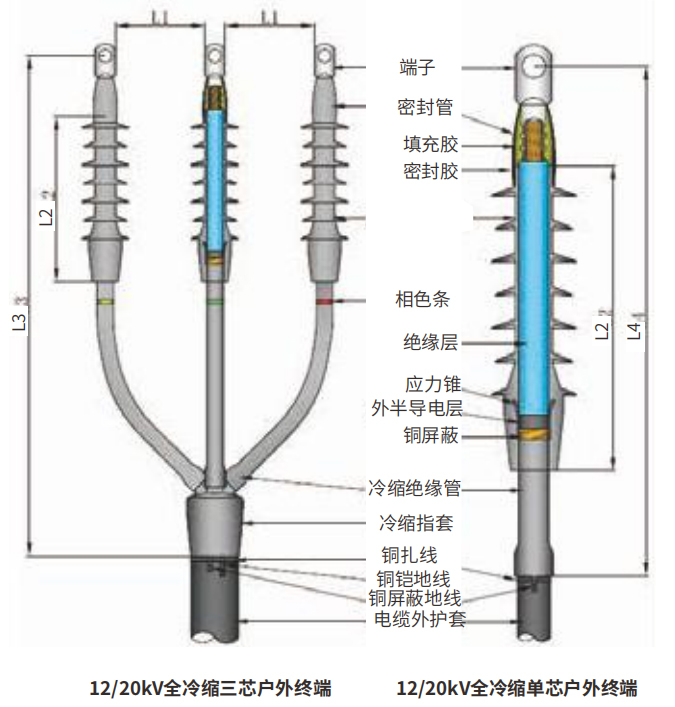

18/20(30)kV全冷缩终端
| L1 | L2 | L3 | L4 | |
| 户内 | ≥180mm (电力规定安全净距) | ≥340±10mm (终端主体尺寸) | 700-1000mm (标配可调整尺寸) | 500-600mm (标配可调整尺寸) |
| 户外 | ≥300mm (电力规定安全净距) | ≥400mm (电力规定安全净距) | 750-1050mm (标配可调整尺寸) | 650-750mm (标配可调整尺寸) |
| L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。 | ||||
12/20kV全冷缩终端
| L1 | L2 | L3 | L4 | |
| 户内 | ≥180mm (电力规定安全净距) | ≥285±10mm (终端主体尺寸) | 600-900mm (标配可调整尺寸) | 500-600mm (标配可调整尺寸) |
| 户外 | ≥300mm (电力规定安全净距) | ≥300mm (电力规定安全净距) | 700-1000mm (标配可调整尺寸) | 600-700mm (标配可调整尺寸) |
| L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。 | ||||
| 20kV全冷缩电缆附件规格划分 | |||
| 序号 | 产品名称 | 型号规格 | 适用电缆 截面（mm²） |
| 1 | 12/20kV全冷缩户内终端头 | 12/20kVWLN-3(1)×25-50 | 25-50 |
| 2 | 12/20kVWLN-3(1)×70-120 | 70-120 | |
| 3 | 12/20kVWLN-3(1)×150-240 | 150-240 | |
| 4 | 12/20kVWLN-3(1)×300-400 | 300-400 | |
| 5 | 12/20kV全冷缩户外终端头 | 12/20kVWLW-3(1)×25-50 | 25-50 |
| 6 | 12/20kVWLW-3(1)×70-120 | 70-120 | |
| 7 | 12/20kVWLW-3(1)×150-240 | 150-240 | |
| 8 | 12/20kVWLW-3(1)×300-400 | 300-400 | |
| 9 | 12/20kV全冷缩中间接头 | 12/20kVWLJ-3(1)×25-50 | 25-50 |
| 10 | 12/20kVWLJ-3(1)×70-120 | 70-120 | |
| 11 | 12/20kVWLJ-3(1)×150-240 | 150-240 | |
| 12 | 12/20kVWLJ-3(1)×300-400 | 300-400 | |
| 13 | 18/20(30)kV全冷缩户内终端头 | 18/20(30)kVWLN-3(1)×25-50 | 25-50 |
| 14 | 18/20(30)kVWLN-3(1)×70-185 | 70-185 | |
| 15 | 18/20(30)kVWLN-3(1)×240-500 | 240-500 | |
| 16 | 18/20(30)kVWLN-3(1)×630 | 630 | |
| 17 | 18/20(30)kV全冷缩户外终端头 | 18/20(30)kVWLW-3(1)×25-50 | 25-50 |
| 18 | 18/20(30)kVWLW-3(1)×70-185 | 70-185 | |
| 19 | 18/20(30)kVWLW-3(1)×240-500 | 240-500 | |
| 20 | 18/20(30)kVWLW-3(1)×630 | 630 | |
| 20 | 18/20(30)kVWLJ-3(1)×25-50 | 25-50 | |
| 21 | 18/20(30)kV全冷缩中间接头 | 18/20(30)kVWLJ-3(1)×70-120 | 70-120 |
| 22 | 18/20(30)kVWLJ-3(1)×150-240 | 150-240 | |
| 23 | 18/20(30)kVWLJ-3(1)×300-400 | 300-400 | |
| 24 | 18/20(30)kVWLJ-3(1)×500-630 | 500-630 | |
20kV全冷缩电缆附件主要试验参数
| 20kV检测项目及其标准要求 | ||
| 检测项目 | 12/20kV | 18/20(30)kV |
| 1MIN户外终端淋 雨工频电压试验 | 48kV | 72kV |
| 未闪络，未击穿 | ||
| 5MIN工频电压试验 | 85kV | 81kV |
| 未闪络，未击穿 | ||
| 室温下局部放电试验 | 20kV | 30kV |
| 放电量不大于10pC | ||
| 恒压负荷循环电压 试验（空气中） | 30kV | 45kV |
| 导体加热至（95-100）℃，每一循环8h， 其中加热5h，冷却3h，共30次循环 | ||
| 室温下局部放电试验 | 20kV | 45kV |
| 导体加热至（95-100）℃，放电量不大于10pC | ||
| 恒压负荷循环电压 试验（水中） | 30kV | 45kV |
| 导体加热至（95-100）℃，每一循环8h， 其中加热5h，冷却3h，共30次循环 | ||
| 雷电冲击电压试验 | 125kV | 170kV |
| 正负极性各10次，未闪络，未击穿 | ||
| 15MIN交流耐压试验 | 30kV | 45kV |
| 未闪络，未击穿 | ||
| 户外终端盐雾试验 | 15kV | 22.5kV |
| 1000h，未闪络，未击穿 | ||
| 户内终端潮湿试验 | 15kV | 22.5kV |
| 300h，未闪络，未击穿 | ||
