26/35kV全冷缩电缆终端

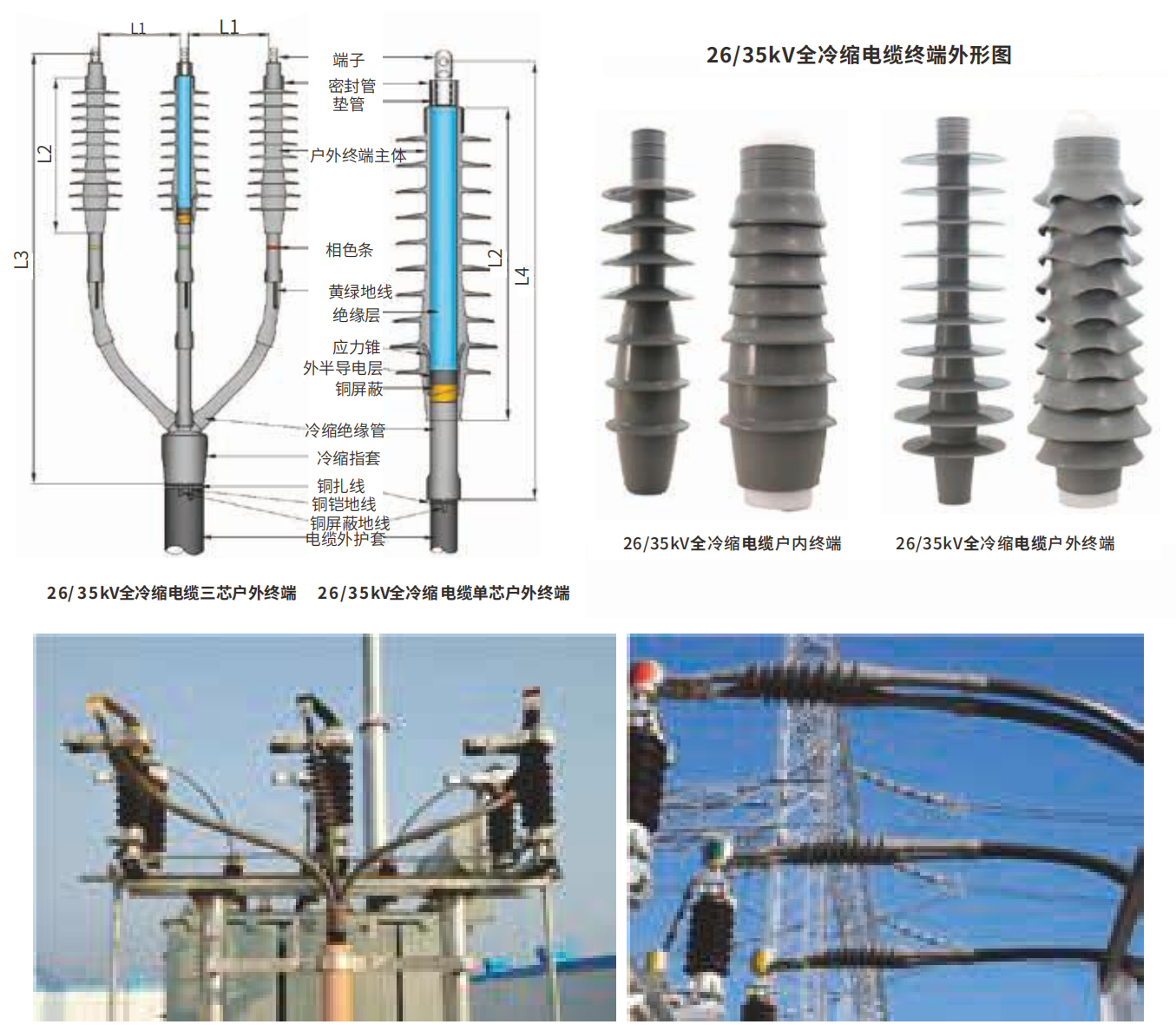

L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。
| L1 | L2 | L3 | L4 | |
| 户内 | ≥300mm (电力规定安全净距) | ≥420±10mm (终端主体尺寸) | 800-1500mm (标配可调整尺寸) | 750-850mm (标配可调整尺寸) |
| 户外 | ≥400mm (电力规定安全净距) | ≥480mm (电力规定安全净距) | 1000-1900mm (标配可调整尺寸) | 780-880mm (标配可调整尺寸) |
| L3、L4可以根据现场施工环境适当调整，相应的调整冷缩绝缘管的长度即可。 | ||||
26/35kV全冷缩电缆终端主要试验参数
| 序号 | 产品名称 | 型号规格 | 适用电缆 截面（mm²） |
| 1 | 35kV全冷缩电缆户内终端头 | 26/35kVWLN-3(1)×50-95 | 50-95 |
| 2 | 26/35kVWLN-3(1)×120-240 | 120-240 | |
| 3 | 26/35kVWLN-3(1)×300-400 | 300-400 | |
| 4 | 26/35kVWLN-3(1)×500-630 | 500-630 | |
| 5 | 35kV全冷缩电缆户外终端头 | 26/35kVWLW-3(1)×50-95 | 50-95 |
| 6 | 26/35kVWLW-3(1)×120-240 | 120-240 | |
| 7 | 26/35kVWLW-3(1)×300-400 | 300-400 | |
| 8 | 26/35kVWLW-3(1)×500-630 | 500-630 |
26/35kV全冷缩电缆终端主要试验参数
| 20kV检测项目及其标准要求 | |
| 耐压试验 | 交流117kV 5min,直流104kV 15min |
| 户外终端淋雨工频电压试验 | 104kV下，1min，未闪络，未击穿 |
| 局部放电试验 | 在45kV下局部放电量≤10pC |
| 冲击电压试验 | 导体温度(95-100℃)，200kV，正负极性冲击各10次不闪络，不击穿 |
| 恒压负荷循环试验(在空气中) | 65kV,导体温度(95-100℃)，每一循环8h，其中加热5h，冷却3h，共60个循环 |
| 户外终端浸水试验 | 导体温度(95-100℃)下循环10次 |
| 局部放电 | 在45kV下组合试样≤10pC |
| 短路热稳定(屏蔽) | 满足GB/T12706.4要求 |
| 短路热稳定(导体) | 满足GB/T12706.4要求 |
| 短路动稳定 | 满足GB/T12706.4要求 |
| 冲击电压试验 | 200kV，正负极性冲击各10次不闪络，不击穿 |
| 工频交流耐压 | 65kV，15min |
| 户内终端潮湿试验 | 32.5kV，300H |
| 户外终端盐雾试验 | 32.5kV，1000H |
| 检验 | 外表无可见损伤 |
